黄土高原上的新型土工材料：陕西气泡混合轻质土技术体系与应用实践

陕西作为中国西部重要的工业走廊与交通枢纽，近年来在公路改扩建、地铁隧道、城市地下空间开发等领域面临一个共性技术挑战：如何在湿陷性黄土地质条件下，实现结构减荷与地基稳定性的双重目标。传统换填法成本高、工期长，而常规轻质材料又难以满足强度与耐久性要求。气泡混合轻质土（又称泡沫轻质土）通过将预制气泡群与水泥基浆体均匀混合，形成密度可控、强度可调的新型土工材料，其在陕北能源基地、关中城市群及陕南交通走廊的工程实践中展现出独特优势，正成为黄土高原区域岩土工程创新的重要方向。

技术原理与材料体系构成

气泡混合轻质土的核心是将物理或化学方式生成的稳定气泡（粒径0.5-2mm，泡壁厚度＜10μm）按比例掺入由水泥、粉煤灰、水及细集料组成的浆体中。气泡体积占比可达60%-85%，使湿密度在300-1200kg/m³范围内精确调控，仅为普通混凝土的1/4至1/2。

关键组分的技术要求：水泥采用P.O42.5级普通硅酸盐水泥，陕北地区因昼夜温差大，建议掺入15%-20%的粉煤灰改善温缩性能；水胶比控制在0.45-0.55之间，确保浆体流动性与气泡稳定性平衡。气泡生成采用复合型发泡剂，稀释倍数40-60倍，泡沫密度40-60kg/m³，沉降距（1小时）≤5mm，泌水量≤30ml，这些指标直接影响轻质土成品强度离散性。

陕西适配性配方：针对关中地区湿陷性黄土，最优配合比为水泥300kg/m³、粉煤灰60kg/m³、水180kg/m³、气泡群（50L发泡剂稀释液生成）0.8m³，制得密度600kg/m³、28天抗压强度1.2MPa的填充材料，其压缩模量达120MPa，远超黄土地基处理要求。

核心性能优势分析

减荷效应显著：西安地铁16号线穿越浐灞生态区时，采用密度500kg/m³的气泡混合轻质土进行隧道顶部回填，相比传统灰土减荷率达65%，有效避免了隧道结构附加应力过大导致的沉降。监测数据显示，回填区域地表沉降量从预测的15mm降至3mm以内。

施工高效性与经济性：该材料可实现现场泵送浇筑，水平泵送距离达800米，垂直高度120米，单日浇筑量可达1000m³以上。西咸新区机场高速扩建工程中，用于桥台背回填，工期从传统分层碾压的45天压缩至12天，人工减少70%，综合成本降低22%。

自立性与抗震性：由于气泡混合轻质土具有良好自立性，固化后无需侧向支撑即可自立，侧压力系数仅为0.05-0.08。在8度抗震设防的延安新区项目中，用于道路加宽填筑，其低惯性力特性显著降低了地震时的水平推力，经有限元分析，地震剪力降低40%。

环保与耐久性：材料不含重金属与有害物质，生产与施工过程无废渣排放。陕南汉中盆地某工程应用10年后取样检测，强度保留率达85%，碳化深度仅8mm，证明在陕南潮湿环境下仍具备优异耐久性。

陕西典型应用场景实践

公路工程软基处理：包茂高速榆林段穿越毛乌素沙地边缘，地基承载力仅80kPa。采用密度400kg/m³、强度0.8MPa的气泡混合轻质土进行换填，填筑厚度3米，施工后地基承载力提升至200kPa，工后沉降稳定期缩短至6个月，解决了沙地地区常规材料易沉降的难题。

地铁隧道减荷回填：西安地铁8号线雁翔路站主体结构完成后，顶部覆土需控制在1.5米内以满足管线敷设。采用密度600kg/m³轻质土替代传统素土回填，既满足抗浮要求，又为市政管线争取了0.8米安装空间，避免了车站整体抬高带来的投资增加。

地下空间顶板回填：西安幸福林带地下商业顶板覆土绿化，要求荷载≤8kN/㎡。使用密度500kg/m³轻质土回填0.8米，叠加植被荷载后仍低于限值，同时其良好保温性（导热系数0.18W/(m·K)）保护了地下商业顶部防水层，延长使用寿命15年以上。

陡坡路堤稳定处理：安康至岚皋公路K23段存在30米深挖方边坡，采用气泡混合轻质土分层填筑形成反压护道，利用其轻质特性减少下滑力，配合锚索框架梁，使边坡稳定系数从1.05提升至1.35，避免了大体量抗滑桩施工，节约投资1800万元。

施工工艺关键控制点

气泡群制备：发泡剂稀释液温度需控制在15-30℃，冬季陕北施工需配置加热系统。发泡机气压0.4-0.6MPa，转速1500-1800rpm，确保气泡均匀稳定。每2小时检测一次气泡密度与沉降距，超标立即调整。

浆体搅拌：采用强制式搅拌机，先投放水泥、粉煤灰干拌30秒，再加水湿拌90秒，最后通过专用管道泵入气泡群，低速搅拌（30rpm）45秒，避免气泡破裂。搅拌站距浇筑点不宜超过500米，减少浆体坍落度损失。

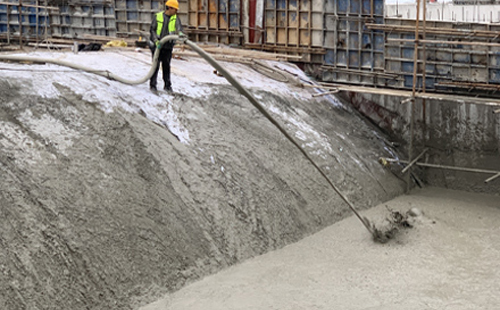

泵送浇筑：通过车载泵或拖泵输送，管径125mm，弯头数量≤3个，防止气泡破裂。浇筑时采用小流量（20-30m³/h）连续作业，分层厚度控制在0.5-1.0米，每层浇筑时间间隔≤2小时，确保层间结合良好。浇筑完成后，表面刮平即可，无需碾压振捣。

养护要点：浇筑后2小时内覆盖土工布保湿，养护期7天，其间禁止上人或堆放重物。陕北春季风大，需增加洒水频次（每日3-4次），防止表面失水过快产生收缩裂缝。冬季施工时，水温需加热至30℃，并掺入早强剂，浇筑后覆盖保温棉被。

质量检测与验收标准

过程检测：每批次检测湿密度（误差±50kg/m³）、流动度（180±20mm）、含气量（设计值±3%）。现场留置试块，标准养护后检测7天、28天抗压强度，强度离散系数应≤15%。

实体检测：填筑完成后7天，采用钻芯法检测芯样完整性，要求芯样表面光滑、气泡分布均匀、层间结合密实。用落球式岩土力学特性测试仪检测抗压强度，测点间距10米×10米，合格率需≥95%。

陕西地方标准对接：目前陕西暂无气泡混合轻质土专项标准，设计参考《公路工程泡沫轻质土应用技术规程》（T/CECS 879），并结合《陕西省建筑地基基础设计规范》（DBJ 61/T 105）中关于湿陷性黄土地基处理条款进行复合验算。

行业发展瓶颈与突破路径

认知偏差与标准滞后：部分设计院仍套用传统换土理念，对气泡混合轻质土自立性认识不足，导致过度加筋设计。行业协会需组织技术研讨会，编制《陕西省气泡混合轻质土应用技术指南》，明确黄土地区设计参数与施工要点。

专业化施工队伍短缺：合格的发泡设备操作手与配合比调试工程师稀缺，建议由长安大学、西安建筑科技大学等高校开设短期培训，持证上岗。榆林、延安应培育2-3支专业施工队伍，服务陕北能源基地建设。

冬季施工技术待完善：陕北冬季气温-20℃，现有早强剂与保温措施成本较高。科研方向可探索添加纳米SiO₂或石墨烯，提高低温下水泥水化速率，实现-10℃以上环境免保温施工。

气泡混合轻质土在陕西的工程实践已验证其技术经济优越性，特别是在湿陷性黄土处理、结构减荷等场景具有不可替代性。但大规模推广需政策、标准、人才三管齐下。建议陕西省住建厅将其纳入"四新技术"推广目录，对采用项目给予绿色建材评价加分；同步启动地方标准编制，填补规范空白。对于建设单位，选择供应商时应重点考察其发泡设备稳定性、陕西地区工程案例及配合比调试能力，通过科学决策将这一创新材料转化为实实在在的工程价值。
