兰州发泡混凝土施工质量控制要点

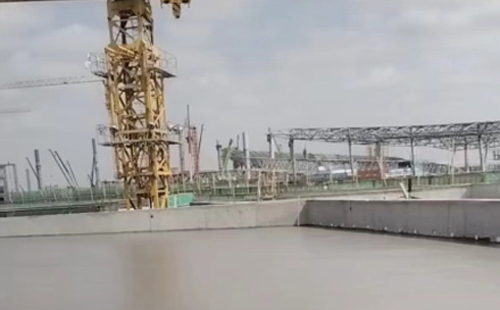

在西北地区建筑节能与结构优化工程中，兰州发泡混凝土因其轻质、保温、隔音等优势被广泛应用于屋面找坡、地暖填充及墙体浇筑等场景。作为一项涉及材料配比、现场发泡与养护管理的系统工程，兰州发泡混凝土的施工质量直接关系到建筑的耐久性与能效表现。如何确保兰州发泡混凝土在不同气候条件下保持性能稳定，已成为施工方与设计单位关注的核心问题。本文将围绕兰州发泡混凝土配比控制、兰州发泡混凝土施工工艺、兰州发泡混凝土养护管理三大关键环节，结合实际工程参数与技术标准，系统阐述提升施工质量的综合策略，为行业提供可操作的技术参考。

配比控制与材料性能匹配

兰州发泡混凝土的物理性能高度依赖于水泥、发泡剂与水的配比控制。通常采用P.O 42.5级普通硅酸盐水泥作为胶凝材料，水灰比控制在0.45-0.55之间，以确保浆体流动性与稳定性（某住宅项目在夏季施工时，将水灰比调整为0.48，发泡混凝土湿密度控制在650kg/m³，成型后28天抗压强度达2.8MPa，满足设计要求）。发泡剂应选用高稳定性蛋白或合成类发泡剂，稀释比例一般为1:40-1:60，发泡倍率控制在12-15倍。

在高原低气压环境下（兰州平均海拔约1500米），空气密度较低，影响泡沫稳定性。建议通过试验确定最佳发泡压力与搅拌时间，通常发泡机工作压力设定为0.6-0.8MPa，搅拌时间控制在8-12分钟（某屋面保温项目通过调整发泡参数，泡沫沉降距由80mm降至45mm，浆体均匀性显著提升）。每批次材料使用前应进行试配，检测湿密度、流动度与初凝时间，确保符合GB/T 50448《发泡混凝土应用技术规程》要求。

施工工艺与现场操作规范

兰州发泡混凝土的浇筑过程需严格控制分层厚度与间隔时间。单层浇筑厚度建议不超过200mm，若需多层施工，上下层间隔时间应控制在初凝后、终凝前（通常为2-4小时），避免形成冷缝（某地暖填充项目采用分层浇筑，每层厚150mm，间隔3小时，实测整体性良好，无分层现象）。浇筑宜采用泵送软管直接输送，减少自由落体高度，防止泡沫破裂。

在屋面找坡施工中，应设置标高控制点，坡度一般为2%-3%，确保排水顺畅。夏季高温时段施工应避开正午，宜在早晚进行，并在浇筑后立即覆盖塑料薄膜保湿；冬季施工（环境温度<5℃）应采取保温措施，如搭设临时棚架并使用暖风机，确保养护温度不低于5℃（某项目在10月夜间施工时，棚内温度维持在8-12℃，72小时后拆除保温，未出现冻害）。

养护管理与强度发展监测

养护是决定兰州发泡混凝土最终性能的关键阶段。浇筑完成后应立即进行保湿养护，养护期不少于7天。前3天为关键期，需保持表面湿润，可采用喷雾或覆盖湿麻袋方式（某项目在养护期间每日喷水3次，相对湿度保持在85%以上，7天抗压强度达到标准值的85%以上）。严禁在养护期内踩踏或加载，承重施工应在28天后进行。

对于大面积施工，应设置伸缩缝，间距一般为4-6米，缝宽10-15mm，填充弹性密封材料，防止干缩开裂（某厂房屋面项目设置5m×5m网格缝，一年后观察未出现贯穿裂缝）。可通过钻芯取样检测实际密度与强度，标准试块抗压强度不应低于设计等级的95%（某工程取样检测12组，平均强度为2.6MPa，满足LC5.0等级要求）。

不同使用场景下的技术参数适配

不同应用场景对兰州发泡混凝土的性能要求存在差异。屋面保温层常用密度等级为A03-A06（300-600kg/m³），抗压强度≥0.6MPa；地暖填充层宜采用A07-A09（700-900kg/m³），抗压强度≥2.0MPa，确保承载稳定性。墙体浇筑时需考虑抗渗性，建议掺入0.5%-1%的防水剂，24小时吸水率控制在15%以下。

在抗震设防区域，发泡混凝土的弹性模量较低（约1-3GPa），可作为减震层使用。设计时应结合具体荷载与环境条件，合理选择密度与强度等级。

长期性能维护与缺陷处理

兰州发泡混凝土投入使用后，应定期检查表面状况，特别是屋面或露台部位。若发现局部开裂，可采用聚合物水泥砂浆修补；对于严重破损区域，应清除松散部分后重新浇筑同等级材料。在后续装修作业中，避免使用重型机械直接碾压表面。

建立施工档案，记录每批次的配比、浇筑时间、养护条件及检测数据，有助于追溯质量问题。某企业通过三年跟踪监测，发现养护温度每提高5℃，7天强度可提升10%-15%，为优化施工方案提供了数据支持。通过科学的配比控制、规范的施工工艺与系统的养护管理，兰州发泡混凝土的应用效果可得到有效保障。
